Zubehör Serie 1055

Beschreibung

Das Laserzielgerät LAD 1055 ist zum Einsatz mit den Schießtischen Serie 1060 bzw. den Munitionsprüfgeräten Serie 1055 konzipiert. Ein gut sichtbarer 650-nm-Laserstrahl projiziert die Visierlinie bis auf etwa 150 m Entfernung und macht die sonst langwierige mechanische Einrichtung der Waffe überflüssig — ein Vorteil, der sich besonders bei großen Messdistanzen bemerkbar macht.

Alle Varianten arbeiten mit 5 V Versorgungsspannung bei ca. 32 mA Stromaufnahme und sind für Betriebstemperaturen von −10 bis +50 °C ausgelegt. Die Lasereinheit entspricht Klasse 2; andere Klassen, Reichweiten und Strahlfarben sind auf Anfrage verfügbar.

Modellvarianten

Vier Varianten decken das gesamte ATD-Spektrum sowie den Standalone-Einsatz ab:

• LAD 1055-0 — Standalone-Variante (100 × 150 × 50 mm, ca. 4 kg) für freie Ausrichtungsaufgaben, z. B. in Kombination mit Schießtischen FR 1060.
• LAD 1055-1 — für Munitionsprüfgeräte ATD 1055-0 und ATD 1055-1 (100 × 150 × 50 mm, ca. 4 kg).
• LAD 1055-2 — für ATD 1055-2; baugleiche Versorgungs- und Lasermodul-Spezifikation wie LAD 1055-1/-3.
• LAD 1055-3 — für ATD 1055-3 (180 × 180 × 67 mm, ca. 15 kg), ausgelegt für die schweren Großkaliber-Prüfstände.

Die Modelle -1, -2 und -3 lassen sich direkt an das jeweilige Munitionsprüfgerät adaptieren und erlauben so eine schnelle, wiederholgenaue Zieljustierung ohne Umbau der Waffe.

Prüfrohre

Zu allen Munitionsprüfgeräten liefert DRELLO entsprechende Prüfrohre für Kurzwaffen-, Langwaffen- und Schrotkaliber. Alle Rohre sind wahlweise als Geschwindigkeitsmessrohre, Gasdruckmessrohre oder Präzisionsmessrohre erhältlich und werden nach NATO (EPVAT), CIP, SAAMI und weiteren Standards gefertigt.

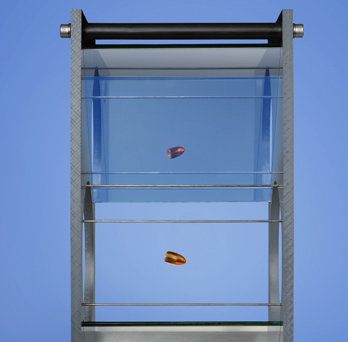

AOA 1529 — Geschossanstellwinkel

Zur Prüfung des Geschossanstellwinkels wird das AOA 1529 in Verbindung mit einem Kurzzeitblitzgerät und einer elektronischen Kamera eingesetzt. So lässt sich die Lage des Projektils innerhalb der Prüfanordnung fotografisch erfassen.

Retarder 171

Der Retarder 171 löst Blitzgerät und Kamera exakt dann aus, wenn sich das Projektil innerhalb der Prüfanordnung befindet.

Technische Daten

LAD 1055 — Elektrisch

	LAD 1055-0	LAD 1055-1	LAD 1055-2	LAD 1055-3
Versorgungsspannung	5 V	5 V	5 V	5 V
Stromaufnahme	32 mA	ca. 32 mA	ca. 32 mA	ca. 32 mA

LAD 1055 — Umgebungsbedingungen

	alle Modelle
Betriebstemperatur	−10 bis +50 °C
Luftfeuchtigkeit	≤ 80 %, nicht kondensierend

LAD 1055 — Lasermodul

	LAD 1055-0	LAD 1055-1	LAD 1055-2	LAD 1055-3
Wellenlänge	650 nm	650 nm	650 nm *	650 nm *
Reichweite	ca. 150 m	ca. 150 m	ca. 150 m *	ca. 150 m *
Klasse	2	2	2 *	2 *

* Andere Klassen, Reichweiten und Farben auf Anfrage.

LAD 1055 — Maße

	LAD 1055-0	LAD 1055-1	LAD 1055-2	LAD 1055-3
Länge	100 mm	100 mm	120 mm	180 mm
Breite	150 mm	150 mm	160 mm	180 mm
Höhe	50 mm	50 mm	56 mm	67 mm
Gewicht	ca. 4 kg	ca. 4 kg	ca. 7 kg	ca. 15 kg

LAD 1055 — Zu verwenden mit

	LAD 1055-0	LAD 1055-1	LAD 1055-2	LAD 1055-3
Stand alone	●	–	–	–
Munitionsprüfgerät	–	ATD 1055-0 / 1055-1	ATD 1055-2	ATD 1055-3

Prüfrohre — Kaliber

	Prüfrohre
Kurzwaffen	alle
Langwaffen	alle
Schrot	alle

AOA 1529 — Maße

	AOA 1529
Länge	200 mm
Breite	210 mm
Höhe	490 mm
Gewicht	ca. 6 kg

Retarder 171

Elektrisch	Retarder 171
Versorgungsspannung	230 V AC, 50 Hz

Maße	Retarder 171
Länge	260 mm
Breite	160 mm
Höhe	90 mm
Gewicht	ca. 3 kg

Anwendungsbereiche

• Zieljustierung von Munitionsprüfgeräten der Serie 1055 auf große Distanzen
• Ausrichtung von Schießtischen FR 1060 für Original-Handfeuerwaffen
• Geschossanstellwinkel-Prüfung via AOA 1529 mit Kurzzeitblitzgerät und Kamera
• Synchronisierte Kurzzeitfotografie mit Retarder 171
• Ballistische Prüfungen nach NATO (EPVAT), CIP, SAAMI und weiteren Standards
