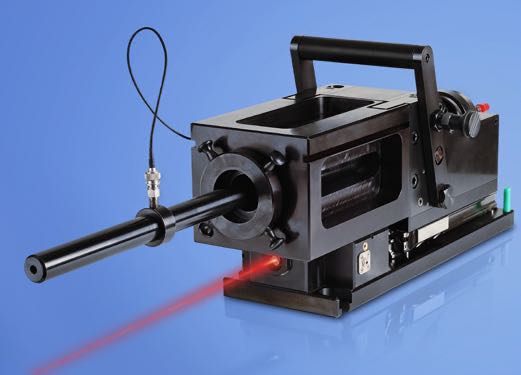

Munitionsprüfgerät Serie 1055

Beschreibung

Die Geräte der Serie 1055 dienen zur Prüfung von Munition. Das Rohrwechselsystem erlaubt ein schnelles Wechseln der Rohre unterschiedlicher Kaliber. Alle Prüfrohre sind als Geschwindigkeitsmessrohre, Gasdruckmessrohre und Präzisionsmessrohre lieferbar.

Die Bohrungen für die Gasdrucksensoren sind von drei Seiten leicht zugänglich. Das sichere Verschlusssystem schützt vor einem ungewollten Auslösen. Zu allen Modellen sind passende Schießtische der Serie FR 1060 erhältlich.

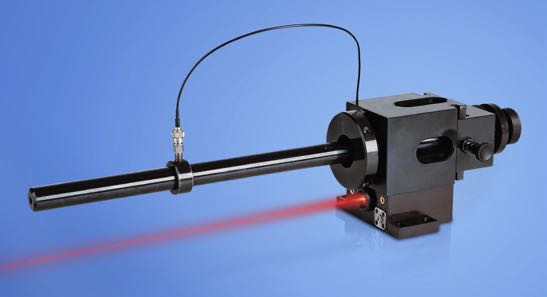

Verschluss & Schlagbolzen

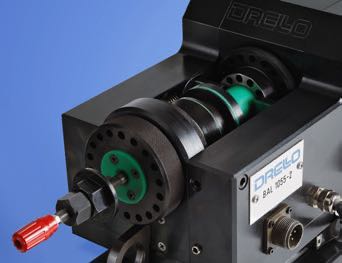

Ein optional erhältlicher isolierter Schlagbolzen ermöglicht den definierten Start einer Messung (t0-Impuls). Der wechselbare Verschlusskopf erlaubt die einfache Verwendung verschiedener Schlagbolzenformen. Die einzeln einstellbaren Parameter Verschlussabstand und Schlagbolzenvorstand in Kombination mit den dafür vorgesehenen Prüfrohren erlauben die Prüfung jeglicher Munition unter verschiedenen Aspekten.

Die Geräte ab Modell ATD 1055-2 sind serienmäßig mit einem elektromagnetischen Auslöser ausgestattet. Das optional erhältliche Abfeuergerät FU 1069 erlaubt die Auslösung aus einer sicheren Position.

Geschwindigkeitsmessung

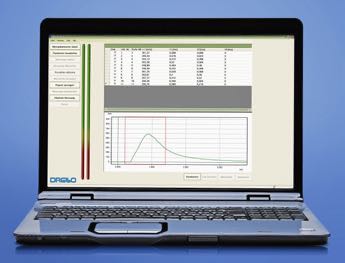

Für Geschwindigkeitsmessungen lässt sich das ATD 1055 mit dem Messsystem IMS 8510 verbinden. Das System nimmt die Messsignale auf, wertet sie aus und dokumentiert die Ergebnisse.

Gasdruckmessung

Für die Gasdruckmessung können je nach Prüfaufgabe Quarzdruckaufnehmer oder Kupferstauchkörper eingesetzt werden.

Modellvergleich

Kaliber

	ATD 1055-1	ATD 1055-2	ATD 1055-3
Kurzwaffen	alle	alle	alle
Langwaffen	≤ 7,62×63 (.30-06)	≤ 12,7×99 (.50 BMG)	≤ 20×139 *

Munitionsart

	ATD 1055-1	ATD 1055-2	ATD 1055-3
Zentralfeuer	●	●	●
Randfeuer	●	●	●
Schrot	Option	●	●
Elektrisch	–	Option	Option

Maße, über alles

	ATD 1055-1	ATD 1055-2	ATD 1055-3
Länge	258 mm	550 mm	630 mm
Breite	180 mm	250 mm	274 mm
Höhe	100 mm	290 mm	350 mm
Gewicht	15 kg	85 kg	150 kg

Sonstiges

	ATD 1055-1	ATD 1055-2	ATD 1055-3
Elektromagnetische Abfeuerung	Option	●	●
Verschlussabstand einstellbar	●	●	●
Schlagbolzen	lieferbar in verschiedenen Ausführungen	lieferbar in verschiedenen Ausführungen	lieferbar in verschiedenen Ausführungen
Isolierter Schlagbolzen	–	Option	Option
Schlagbolzenvorstand einstellbar	–	●	●
Splittersimulation	●	●	●
Gasdruckmessung	●	●	●

Zubehör

	ATD 1055-1	ATD 1055-2	ATD 1055-3
Schießtisch	FR 1060-1	FR 1060-2	FR 1060-3
Laserzielgerät	LAD 1055-1	LAD 1055-2	LAD 1055-3
Elektromagnetisches Abfeuergerät	FU 1069	FU 1069	FU 1069
Prüfrohre	≤ 7,62×63 (.30-06)	≤ 12,7×99 (.50 BMG)	≤ 20×139 *
Messsystem für Geschwindigkeitsmessung	IMS 8510	IMS 8510	IMS 8510
Quarzdruckaufnehmer / Kupferstauchkörper	lieferbar in verschiedenen Ausführungen	lieferbar in verschiedenen Ausführungen	lieferbar in verschiedenen Ausführungen

* Ausführungen für größere Kaliber sind als Sondermodelle erhältlich.

Anwendungsbereiche

• Prüfung von Munition nach NATO (EPVAT), CIP, SAAMI und weiteren Standards
• Materialqualitätsprüfung und Splittersimulation
• Geschwindigkeitsmessung mit dem Messsystem IMS 8510
• Gasdruckmessung mit Quarzdruckaufnehmern oder Kupferstauchkörpern
• Schlagbolzen- und Verschlussparameter-Studien für unterschiedliche Munitionstypen
