Ziellinienprüfer TLC 1015

Beschreibung

Der TLC 1015 ist ein kompakter optischer Ziellinienprüfer zum Einrichten und Justieren von Munitionsprüfgeräten sowie von Originalwaffen, die in einer geeigneten Halterung montiert sind. Der Prüfer unterstützt die kontrollierte Ausrichtung auf die vorgesehene Ziellinie, bevor die eigentliche Prüfung beginnt.

Für unterschiedliche Ausrichtungsaufgaben stehen zwei Zielmarkierungen zur Verfügung: ein Fadenkreuz und konzentrische Kreise. Die 6-fache Vergrößerung, der Sehfeldwinkel von 7° und die Einstellentfernung von 0,5 m bis unendlich ermöglichen den Einsatz bei verschiedenen Prüfaufbauten.

Lieferumfang

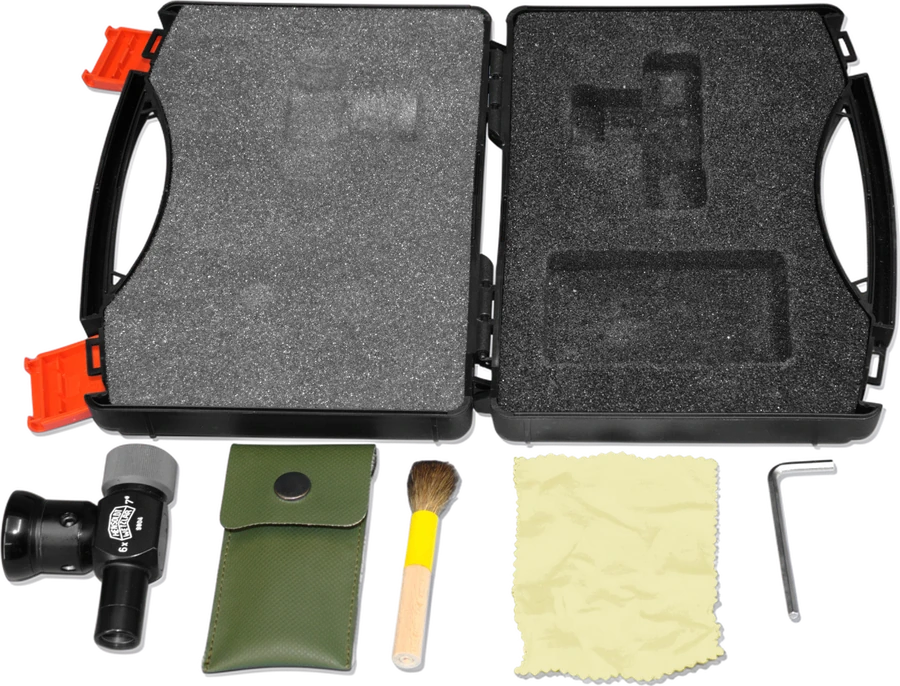

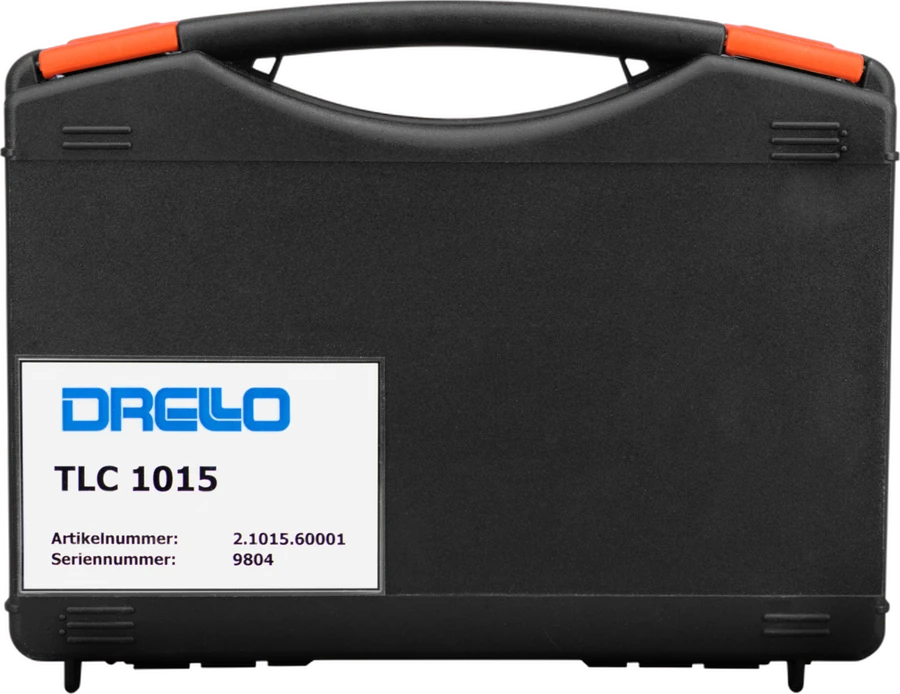

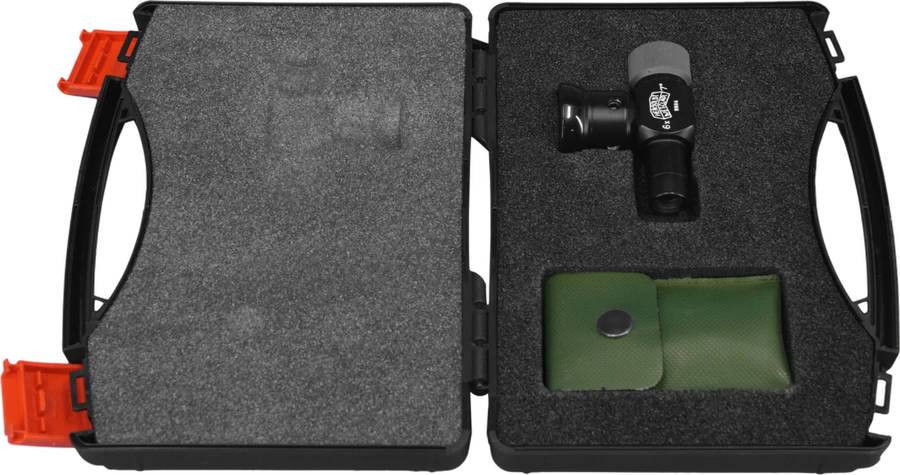

Der TLC 1015 wird im Transportkoffer mit Schaumstoffeinlage ausgeliefert. Zum Lieferumfang gehören neben dem Prüfer eine Schutztasche, ein Reinigungspinsel, ein Reinigungstuch und ein Innensechskantschlüssel.

Passstangen

Passstangen verbinden den TLC 1015 mit Rohren unterschiedlicher Kaliber. Dokumentiert sind Ausführungen für:

• .22 und 5,56 mm
• 7,62 mm kurz und lang
• .357, .44 Magnum, .50 und 9 mm
• Kaliber 12, 16 und 20
• 20, 23, 25 und 30 mm
• 127 mm mit Passstange PS 127

Weitere Größen können anwendungsbezogen angefragt werden.

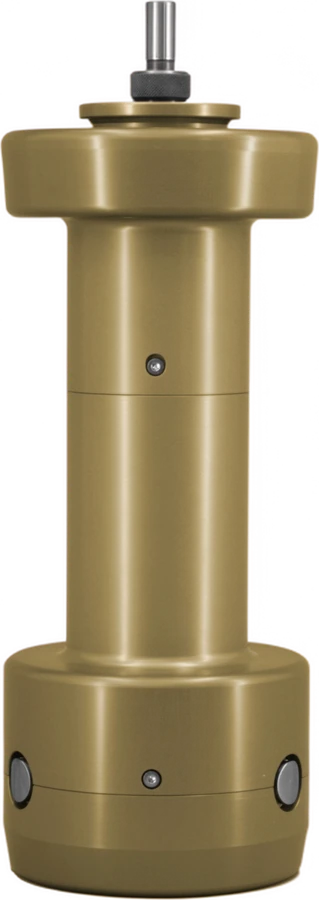

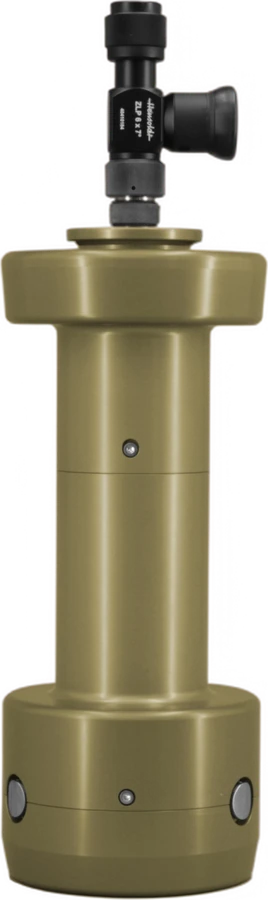

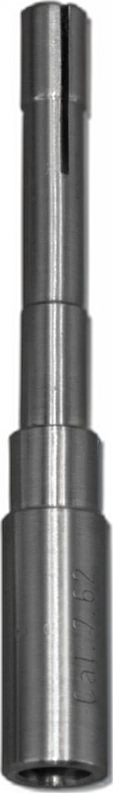

Die Ausführung für 7,62 mm und die Passstange PS 127 für großkalibrige Rohre im Vergleich, rechts die PS 127 mit aufgesetztem TLC 1015.

Anwendungsbereiche

• Einrichten und Justieren von Munitionsprüfgeräten
• Ausrichten montierter Originalwaffen
• Kontrolle der Ziellinie bei wechselnden Rohren und Kalibern
