IR Präzisionslichtschranke LS 30i

Beschreibung

Die IR Präzisionslichtschranke LS 30i misst Geschossgeschwindigkeit und Kadenz mit hoher Präzision. Der breite Abstrahlwinkel von rund 45° erzeugt ein außergewöhnlich großes Messfeld und macht die Schranke für alle Kaliber von 4 mm bis 155 mm einsetzbar — einschließlich Schrot und FSP. Durch die kompakte Bauform mit Schutzart IP 64 eignet sich die LS 30i besonders für die Wandmontage im Schießkanal.

Die Empfindlichkeitsanzeige auf der Linsenseite erlaubt eine komfortable Kontrolle der Lichtintensität bei der Ausrichtung. Die Anschlussseite bietet Netzanschluss mit Kontrollleuchte, Sicherung, einstellbare Empfindlichkeit, Digitalausgang mit Signalisierung sowie einen Analogausgang.

Aufbau

3D-Ansicht

Die 3D-Ansicht zeigt Anschlussseite, Linse und Empfindlichkeitsanzeige der kompakten LS 30i.

Anschlussseite

Auf der Anschlussseite befinden sich Netzanschluss mit Kontrollleuchte, Sicherung, ein Einstellregler für die Empfindlichkeit, der Digitalausgang mit Signalisierung sowie ein Analogausgang. Die Kombination aus einstellbarer Empfindlichkeit und parallelem Digital/Analog-Ausgang erlaubt die einfache Integration in bestehende Messsysteme — z. B. das Intelligente Messsystem IMS 8510.

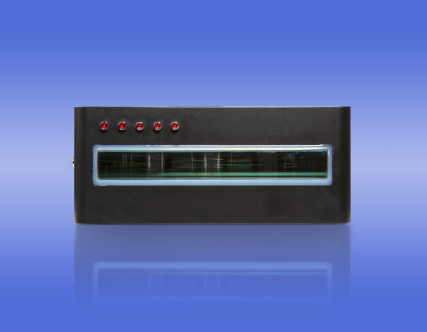

Linse und Anzeige

Die Linsenseite zeigt das aktive IR-Lichtfeld und eine Empfindlichkeitsanzeige zur Kontrolle der Lichtintensität bei der Ausrichtung. Damit lässt sich die Schranke schnell und reproduzierbar auf den jeweiligen Schießkanalaufbau einrichten — auch bei wechselnden Lichtverhältnissen oder Spiegelungen.

Schussfeld

Die Breite des Messfelds wächst mit dem Abstand vom Messkopf:

Abstand vom Messkopf	Nutzbare Breite
500 mm	800 mm
1 000 mm	1 300 mm
1 500 mm	1 800 mm
2 000 mm	2 300 mm
3 000 mm	3 300 mm
4 000 mm	4 300 mm
5 000 mm	5 300 mm
5 500 mm	5 800 mm

Technische Daten

Abmessungen

	LS 30i
Höhe / Breite / Tiefe	240 / 240 / 100 mm
Gewicht	ca. 7,5 kg

Elektrik

	LS 30i
Versorgungsspannung	90 – 264 V AC, 40 – 60 Hz
Leistungsaufnahme	17 W
Sicherung	0,2 ATT
Digital-Ausgang	12 V Impuls, 100 µs, Ri 5 Ω
Analog-Ausgang	max. 8 V, Ri 10 kΩ

Daten

	LS 30i
Öffnungswinkel	ca. 45°
Infrarot-Licht	850 nm ± 30 nm
Kaliber	4 mm – 155 mm
Geschwindigkeit	4 m/s – 4000 m/s, kaliberabhängig
Genauigkeit	±1 ‰ *
Schussfeld	1 m – 6 m
Kadenz	max. 10 000 Schuss/min

Umweltbedingungen

	LS 30i
Lagertemperatur	−20 °C – +70 °C
Betriebstemperatur	−20 °C – +50 °C
Luftfeuchtigkeit	max. 80 %, nicht kondensierend
Schutzart	IP 64

* bei einer Messbasisgenauigkeit von 0,1 mm

Anwendungsbereiche

• Geschwindigkeitsmessung in Schießkanälen und Prüfständen
• Kadenzmessung vollautomatischer Waffen (bis 10 000 Schuss/min)
• Fragment- und Splittersimulationen (FSP)
• Ballistische Prüfungen in Schießkanälen und Prüfständen
• Einbindung in ballistische Messketten zur Auswertung und Dokumentation
