Lichtschranke LS 66
Infrarot-Lichtschranke mit zwei Messebenen für die Geschwindigkeitsmessung an Fallprüfeinrichtungen — entwickelt für die Prüfung von Stichschutz-Materialien.
Beschreibung
Die Lichtschranke LS 66 misst die Geschwindigkeit einer geführten Fallmasse unmittelbar vor dem Auftreffen auf den Prüfkörper. Sie wurde für die Prüfung von Stichschutz-Materialien entwickelt und sitzt dort direkt am Führungsrahmen des Fallprüfers, auf Höhe der Materialaufnahme.
Auf einer gemeinsamen Trägerplatte liegen zwei Messebenen übereinander. Jede Ebene besteht aus einem Infrarot-Sender und einem gegenüberliegenden Empfänger; der Abstand der beiden Ebenen bildet die feste Messbasis. Aus der Zeit zwischen den beiden Unterbrechungen ergibt sich die Auftreffgeschwindigkeit — und damit die tatsächlich eingebrachte Prüfenergie.
Aufbau

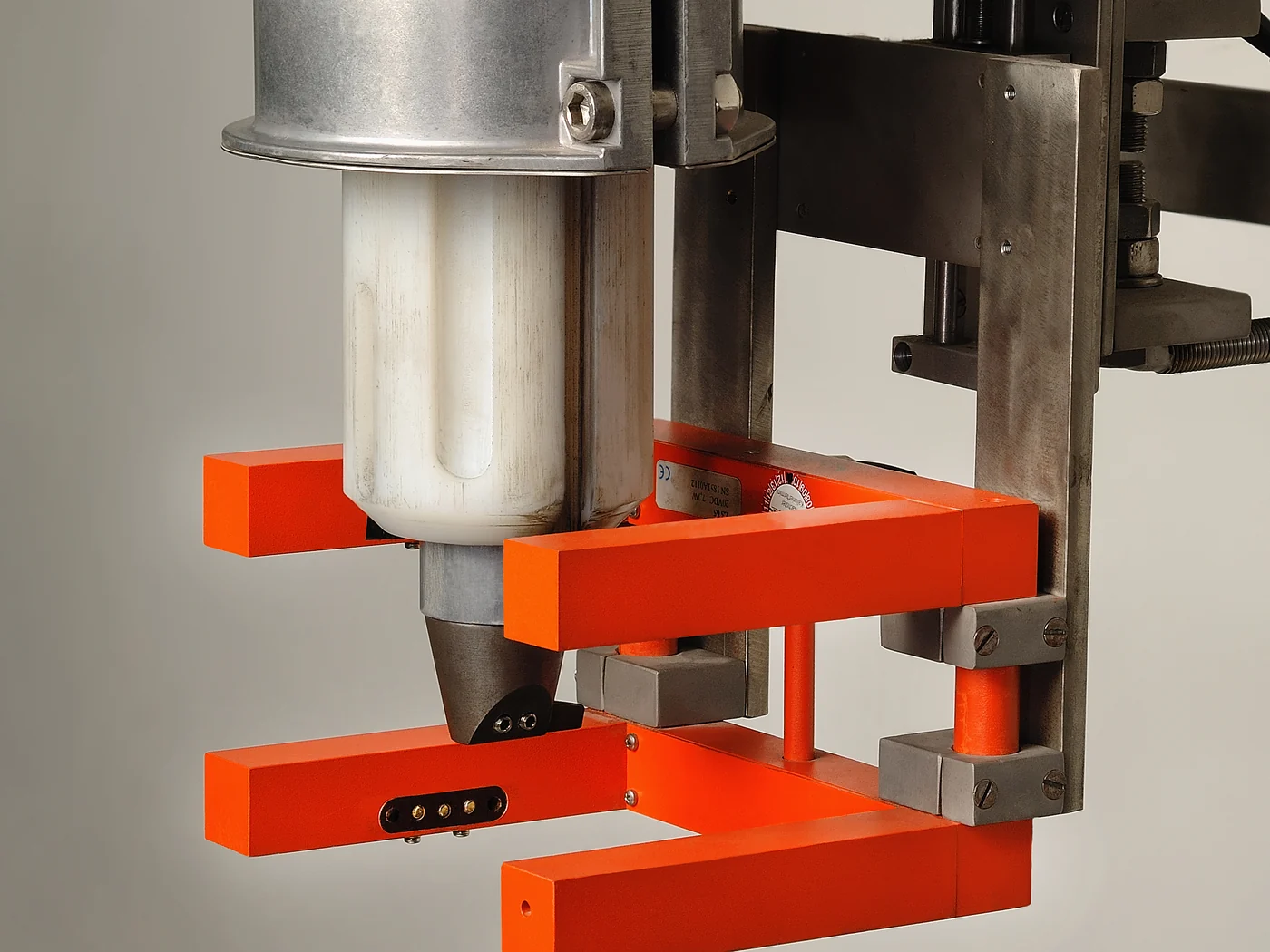

Die vier Sensorarme sind U-förmig nach vorne offen angeordnet. Fallmasse und Prüfwerkzeug laufen frei durch das Messfeld, ohne die Führung zu berühren oder den Prüfaufbau einzuschränken. Der Anschluss erfolgt über einen einzelnen Steckverbinder an der Rückseite der Trägerplatte.
Einbindung
Die Signale beider Messebenen werden vom Intelligenten Messsystem IMS 8500 aufgenommen und zur Geschwindigkeit ausgewertet. Damit lässt sich jede Fallprüfung mit gemessener Auftreffgeschwindigkeit dokumentieren, statt sie allein aus der eingestellten Fallhöhe zu berechnen.
Anwendungsbereiche
- Geschwindigkeitsmessung an Stichschutz-Fallprüfern
- Ermittlung der tatsächlichen Auftreffenergie bei Fallprüfungen
- Dokumentation normorientierter Prüfserien mit gemessener Geschwindigkeit
- Nachrüstung bestehender Fallprüfeinrichtungen
- Infrarot-Lichtschranke für die Geschwindigkeitsmessung an Fallprüfeinrichtungen
- Zwei übereinanderliegende Messebenen mit fester Messbasis auf gemeinsamer Trägerplatte
- Erfasst die Fallmasse unmittelbar vor dem Auftreffen auf den Prüfkörper
- Offene U-Form — Fallmasse und Werkzeug laufen frei durch das Messfeld
- Direkte Montage am Führungsrahmen des Fallprüfers
- Auswertung mit dem Intelligenten Messsystem IMS 8500
Auf einen Blick
- IR-Lichtschranke Typ
- 2, feste Messbasis Messebenen
- Stichschutzprüfung Einsatz
- IMS 8500 Auswertung
Anfrage stellen
Beratung, Datenblatt oder Angebot zu Lichtschranke LS 66 — wir melden uns zurück.
Anfrage senden
