Optische Sensoren Serie 610

Name: Optische Sensoren Serie 610
Brand: R+P MESPRO

Optische Sensoren zur Prüfung ballistischer Ereignisse — OS 615 detektiert Zünderlaufzeiten von Explosivgeschossen auf bis zu 5 km, OS 616 misst die Verzögerung von Tandem-Munition gegen Reaktivpanzerung.

AC/225

Anfrage senden Per E-Mail anfragen

Modelle OS 615, OS 616

Entfernung bis 5 000 m (615) / 30 – 100 m (616)

Öffnungswinkel 4° (615) / < 4° (616)

Beschreibung

Die Optischen Sensoren der Serie 610 erfassen ballistische Ereignisse optisch und in Echtzeit. Sie werden in der Munitions- und Zünderprüfung eingesetzt, wo Detonationszeitpunkt und Verzögerungszeit präzise ausgewertet werden müssen. Das IMS 8510 nimmt die Sensorsignale auf und stellt sie für die Auswertung bereit.

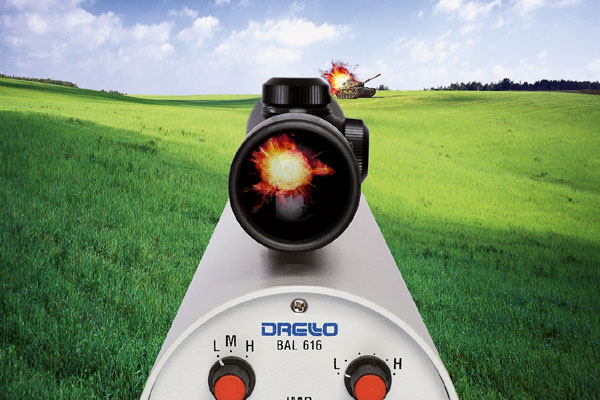

Optischer Sensor Serie 610

Beide Sensoren liefern parallel einen +12-V-Digitalimpuls und einen +12-V-Analogausgang und arbeiten mit einer Betriebsspannung von +12 V bis +15 V bei rund 50 mA Stromaufnahme — direkt anschlussfertig an gängige ballistische Messsysteme.

Modellvarianten

OS 615 — Zünderlaufzeit

Der Sensor 615 dient zur Überprüfung der Zünderlaufzeit von Explosivgeschossen. Bei guten Sichtverhältnissen detektiert er einen Explosionsblitz, vergleichbar mit einem Blitzlicht der Leitzahl 45, auf eine Entfernung von bis zu 5 km. Der Öffnungswinkel beträgt 4°, die Empfindlichkeit ist variabel einstellbar.

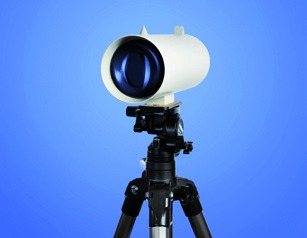

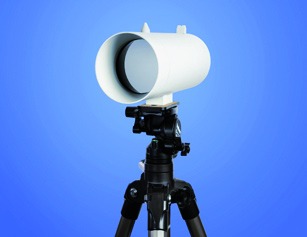

OS 616 — Tandem-Munition

Der Sensor 616 dient der Überprüfung von Tandem-Munition gegen Reaktivpanzerungen. Gemessen wird die Verzögerung zwischen der Zündung der ersten und der zweiten Ladung. Der Sensor arbeitet mit einem Öffnungswinkel < 4° in einem typischen Messabstand von 30 m bis 100 m und bietet drei feste Empfindlichkeitsstufen.

Auswertung mit IMS 8510

Beide Sensoren lassen sich mit dem Messsystem IMS 8510 kombinieren. Es nimmt die Signale digital auf und stellt sie für die Weiterverarbeitung bereit.

Technische Daten

Parameter

	OS 615	OS 616
Entfernung, typisch	bis 5 000 m	30 m bis 100 m
Öffnungswinkel	4°	< 4°
Empfindlichkeitsstufen	variabel	3

Elektrik

	OS 615	OS 616
Betriebsspannung	+12 V bis +15 V	+12 V bis +15 V
Stromaufnahme	ca. 50 mA	ca. 50 mA
Ausgangsimpuls, digital	+12 V	+12 V
Ausgangsimpuls, analog	+12 V	+12 V

Umgebungsbedingungen

	OS 615	OS 616
Arbeitstemperatur	−10 °C bis +60 °C	−10 °C bis +60 °C
Lagertemperatur	−20 °C bis +75 °C	−20 °C bis +75 °C
Luftfeuchtigkeit	≤ 80 %, nicht kondensierend	≤ 80 %, nicht kondensierend

Maße, gesamt

	OS 615	OS 616
Länge	360 mm	530 mm
Breite	100 mm	180 mm
Höhe	130 mm	100 mm
Gewicht	ca. 3 kg	ca. 5,2 kg

Zu verwenden mit

	OS 615	OS 616
Messsystem IMS 8510	●	●

Anwendungsbereiche

Überprüfung der Zünderlaufzeit von Explosivgeschossen (OS 615)
Messung der Verzögerungszeit bei Tandem-Munition gegen Reaktivpanzerung (OS 616)
Prüfung von Leuchtspurmunition (Leuchtspurindikator) nach AC/225
Integration in das Messsystem IMS 8510 zur Aufnahme und Auswertung ballistischer Signale

OS 615 — Überprüfung der Zünderlaufzeit von Explosivgeschossen bis 5 km
OS 616 — Verzögerungszeitmessung an Tandem-Munition gegen Reaktivpanzerung
Prüfung von Leuchtspurmunition (Leuchtspurindikator) nach AC/225
Öffnungswinkel 4° (OS 615) / < 4° (OS 616) für gerichtete Detektion
Variable Empfindlichkeit (OS 615) bzw. drei Stufen (OS 616)
Digital- und Analogausgang (jeweils +12 V) zur direkten Einbindung in Messketten
Kombination mit dem Messsystem IMS 8510 für Aufnahme und Auswertung
