Mündungsblitzsensor MFS 607
Optischer Mündungsblitzsensor zur Kadenzerfassung vollautomatischer Waffen sowie als Start-/Stoppimpulsgeber für Messketten.
Beschreibung
Der Mündungsblitzsensor MFS 607 erfasst optisch den Mündungsblitz bei der Schussabgabe und liefert ein präzises elektrisches Signal für nachgelagerte Messketten.
Der Sensor arbeitet optisch im Spektralbereich 600 – 1 050 nm mit einem Sichtwinkel von 7,5° und liefert einen Ausgangsimpuls von +10 bis +12 V mit einer Anstiegszeit > 50 V/µs. Maximale Kadenz: 10 000 Schuss/min.
Einsatz
Der MFS 607 dient hauptsächlich der Erfassung der Kadenz von vollautomatischen Waffen. Er kann auch als Startimpulsgeber für die Kurzzeitfotografie eingesetzt werden. Die Triggerschwelle ist hardwareseitig an der Rückseite einstellbar. Für die Kadenz- und Geschwindigkeitsauswertung kommt das Gerät mit dem IMS 8510 zum Einsatz.
Unabhängig davon kann der MFS 607 als Stoppimpulsgeber für Gasdruckmessungen eingesetzt werden.
Auswertesoftware

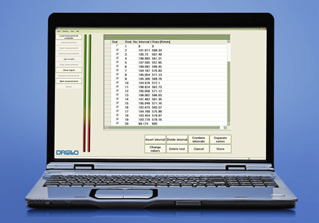

Die modulare Software unterstützt mehrere Messkanäle für Geschwindigkeits- und Kadenzmessungen sowie immaterielle Treffbildscheiben.
Technische Daten
Funktion
| MFS 607 | |
|---|---|
| Funktionsprinzip | Optisch |
Parameter
| MFS 607 | |
|---|---|
| Minimale Kadenz | beliebig |
| Maximale Kadenz | 10 000 Schuss/min |
| Sichtwinkel | 7,5° |
| Spektralbereich | 600 – 1 050 nm |
Elektrik
| MFS 607 | |
|---|---|
| Betriebsspannung | +12 V |
| Stromaufnahme | ca. 45 mA |
| Ausgangsimpuls | +10 V bis +12 V |
| Anstiegszeit | > 50 V/µs |
Umgebungsbedingungen
| MFS 607 | |
|---|---|
| Arbeitstemperatur | −10 °C bis +60 °C |
| Lagertemperatur | −20 °C bis +75 °C |
| Luftfeuchtigkeit | ≤ 80 %, nicht kondensierend |
Maße, gesamt
| MFS 607 | |
|---|---|
| Länge | 180 mm |
| Breite | 80 mm |
| Höhe | 50 mm |
| Gewicht | ca. 0,8 kg |
Zu verwenden mit
| MFS 607 | |
|---|---|
| Messsystem IMS 8510 für Kadenz- und Geschwindigkeitsauswertung | ● |
Anwendungsbereiche
- Kadenzmessung und -überprüfung vollautomatischer Waffen
- Stoppimpuls für Gasdruckmessungen
- Stoppimpuls für Rohrdurchlaufzeit (t4-Zeit)
- Startimpuls für Geschossflugzeitmessung
- Startimpuls für Kurzzeitfotografie und Highspeed-Video
- Startimpuls zur Zünderlaufzeitmessung
- Kontrolle des Munitionsverbrauchs auf Schießbahnen
- Integration in das Messsystem IMS 8510 zur Kadenz- und Geschwindigkeitsauswertung und Dokumentation
- Optische Erfassung des Mündungsblitzes für präzise Trigger- und Stoppsignale
- Kadenzmessung vollautomatischer Waffen bis 10 000 Schuss/min
- Stoppimpuls für Gasdruckmessungen
- Start-/Stoppimpulse für Rohrdurchlaufzeit (t4) und Geschossflugzeit
- Trigger für Kurzzeitfotografie, Highspeed-Video und Zünderlaufzeitmessung
- Sichtwinkel 7,5°, Spektralbereich 600 – 1 050 nm
- Triggerschwelle hardwareseitig einstellbar, IMS 8510 für Kadenz- und Geschwindigkeitsauswertung
- Modulare Auswertesoftware mit Mehrkanalbetrieb für Geschwindigkeit, Kadenz und Treffbild
Auf einen Blick
- MFS 607 Modell
- bis 10 000 Schuss/min Kadenz
- 600-1050 nm Spektralbereich
- Kadenz und Geschwindigkeit mit IMS 8510 Auswertung
Anfrage stellen
Beratung, Datenblatt oder Angebot zu Mündungsblitzsensor MFS 607 — wir melden uns zurück.
