Projektilauffangsystem PRS 1090
Modulares Projektilauffangsystem zur möglichst verformungsarmen Rückgewinnung von Projektilen für forensische Untersuchungen.
Beschreibung
Das PRS 1090 ist ein modulares Auffangsystem zur Rückgewinnung von Projektilen aus handelsüblicher Munition. Ziel ist es, Projektile möglichst verformungsarm aufzufangen, damit erhaltene Oberflächenmerkmale und Rückstände anschließend mikroskopisch oder chemisch untersucht werden können.
Der segmentierte Aufbau erleichtert die Lokalisierung des Projektils im System. Das nicht brennbare Auffangmaterial lässt sich von oben entnehmen und wechseln. Über die Anzahl der Einheiten wird die Systemlänge an das vorgesehene Kaliber und den jeweiligen Anwendungsfall angepasst.

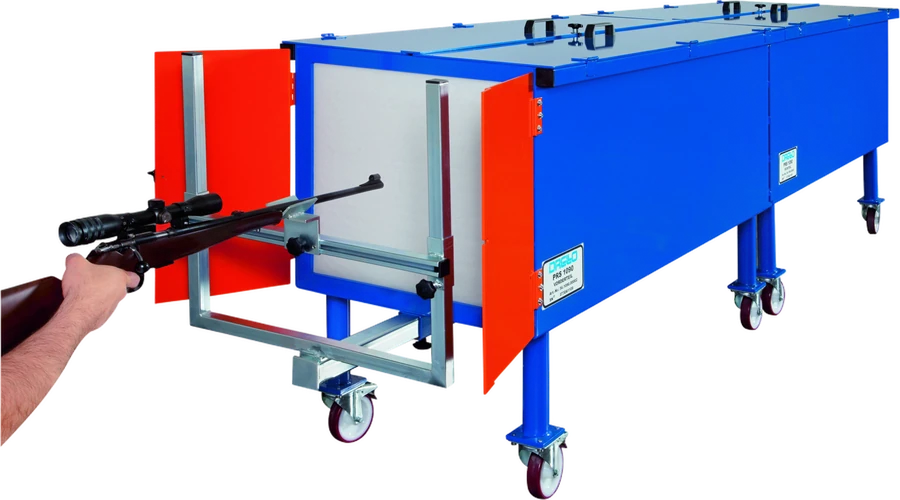

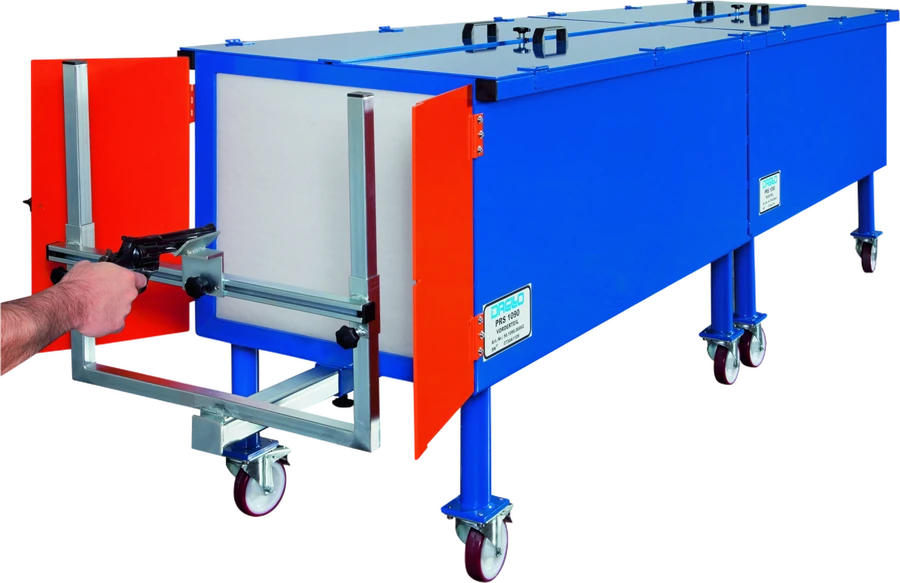

Die Waffe wird über eine Auflage vor der Eintrittsöffnung ausgerichtet — links mit Kurzwaffe, rechts mit Langwaffe.
Aufbau und Auffangmaterial

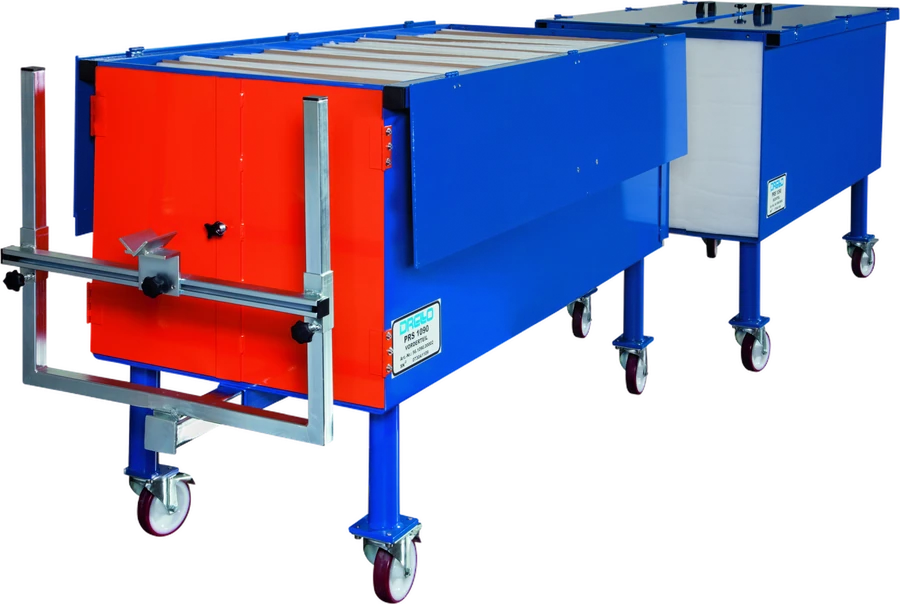

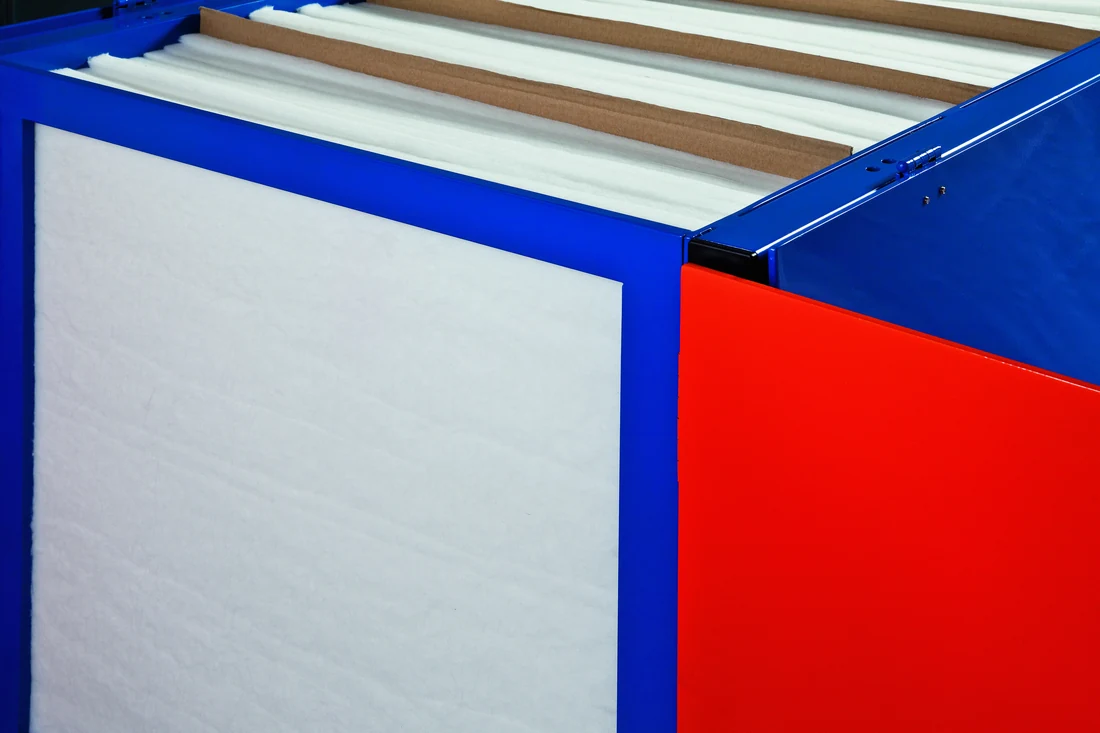

Jede Einheit ist ein eigenständiges Modul; erst die Kombination mehrerer Einheiten ergibt die benötigte Systemlänge. Das Auffangmaterial wird von oben in Lagen eingesetzt, zwischen denen Indikatorscheiben die Eindringtiefe sichtbar machen.
Modellübersicht
| Modell | Einheiten | Anwendung / Kaliber | Länge | Gewicht inklusive Auffangmaterial |
|---|---|---|---|---|
| PRS 1090-1 | 1 | – | 1.500 mm | ca. 200 kg |
| PRS 1090-2 | 2 | Pistolen und Revolver | 3.200 mm | ca. 446 kg |
| PRS 1090-3 | 3 | bis .30-06 | 4.700 mm | ca. 666 kg |
| PRS 1090-x | nach Absprache | kaliberabhängig | Anzahl Einheiten × 1.500 mm + 200 mm | konfigurationsabhängig |
Alle Ausführungen sind 600 mm breit und 900 mm hoch. Pro Einheit werden 18 kg Auffangmaterial mit einem Querschnitt von 600 × 600 mm eingesetzt.
Zurückgewonnene Projektile

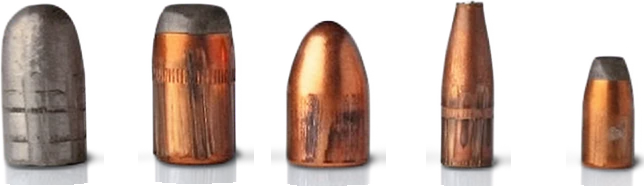

Die zurückgewonnenen Projektile behalten ihre Oberflächenmerkmale weitgehend. Die folgenden Beispiele stammen aus unterschiedlichen Kalibern.
Vergleich mit einem ähnlichen System

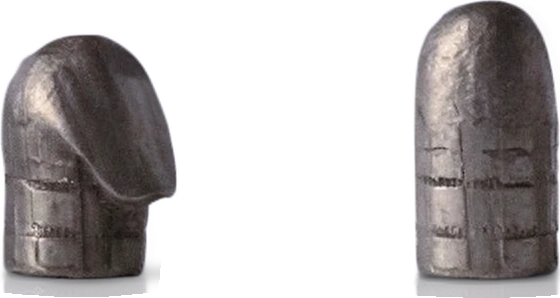

Links im Bild das in einem ähnlichen System aufgefangene Projektil, rechts das aus dem PRS 1090.
Unverschossen und zurückgewonnen

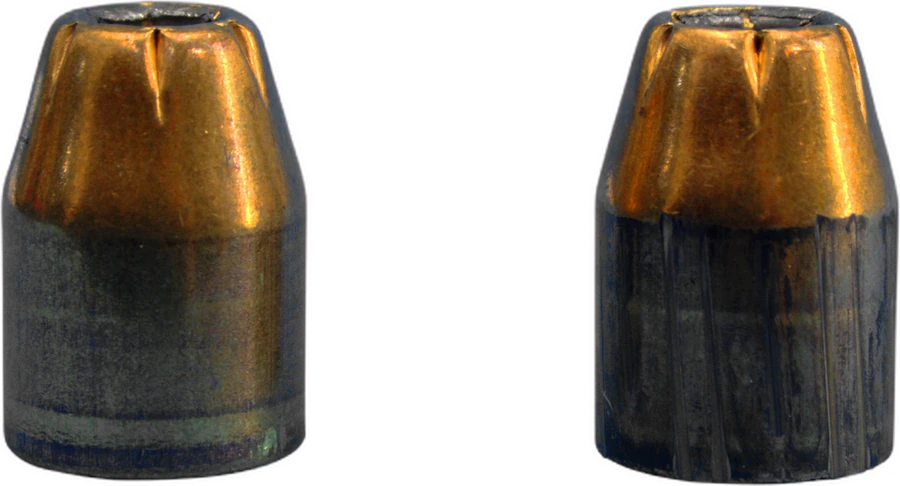

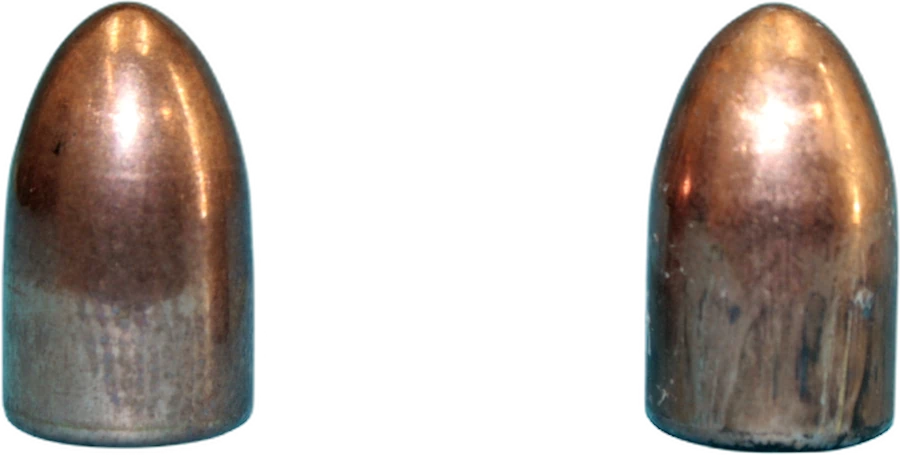

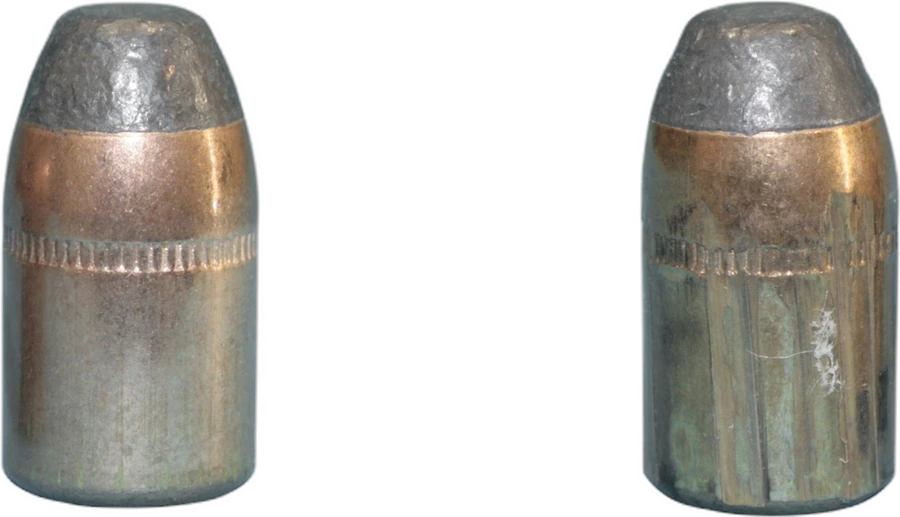

Jeweils links im Bild das unverschossene Projektil, rechts das aus dem PRS 1090 zurückgewonnene Projektil desselben Kalibers.
Anwendungsbereiche
- Rückgewinnung von Projektilen für forensische Vergleichsuntersuchungen
- Mikroskopische Untersuchung erhaltener Oberflächenmerkmale
- Chemische Untersuchung von Rückständen am Projektil
- Kaliberabhängige Konfigurationen für unterschiedliche Prüfaufgaben
- Rückgewinnung von Projektilen aus handelsüblicher Munition
- Segmentierter Aufbau erleichtert die Lokalisierung und Entnahme des Projektils
- Systemlänge wird über die Anzahl der Einheiten an die jeweilige Anwendung angepasst
- Nicht brennbares Auffangmaterial
- Auffangmaterial kann von oben entnommen und gewechselt werden
- Unterstützt die mikroskopische und chemische Untersuchung erhaltener Oberflächenmerkmale und Rückstände
Auf einen Blick
- modular Aufbau
- 4 Konfigurationen Modelle
- 1.500–4.700 mm Länge
- −10 bis +50 °C Temperatur
