Highspeed-Kamerasysteme

Was Highspeed-Aufnahmen leisten

Ballistische Sensorik liefert Zahlen: Geschwindigkeit, Kadenz, Anstellwinkel, Druck. Was zwischen zwei Messpunkten passiert, bleibt dabei unsichtbar. Eine Highspeed-Aufnahme schließt genau diese Lücke — sie zeigt den Vorgang selbst, in einer Zeitauflösung, in der ein Geschoss auf dem Einzelbild stillsteht.

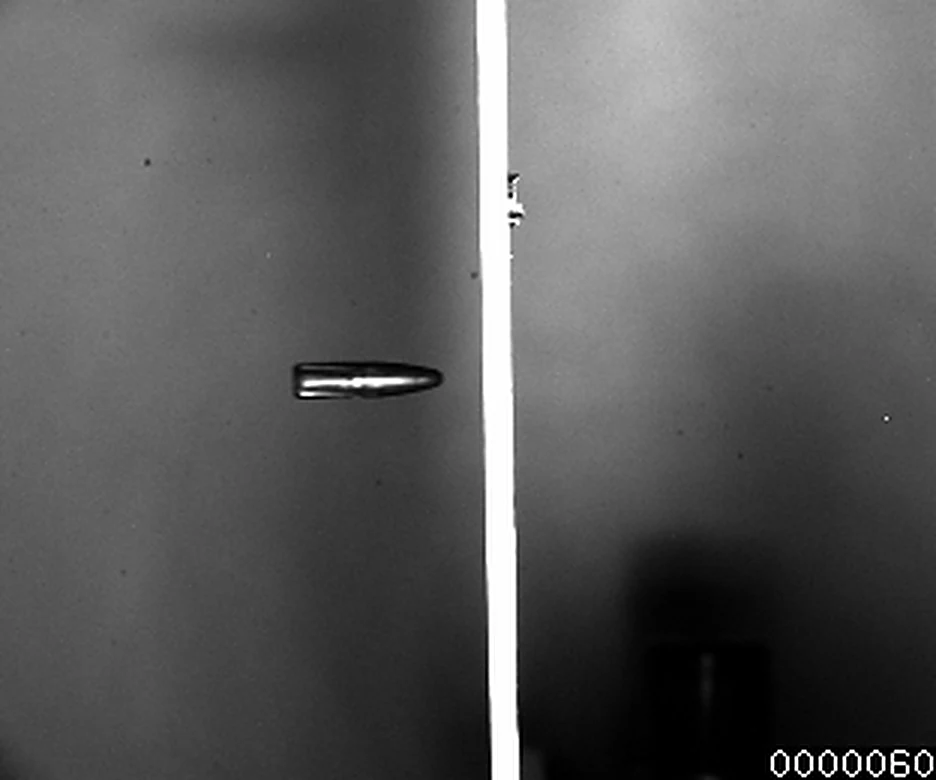

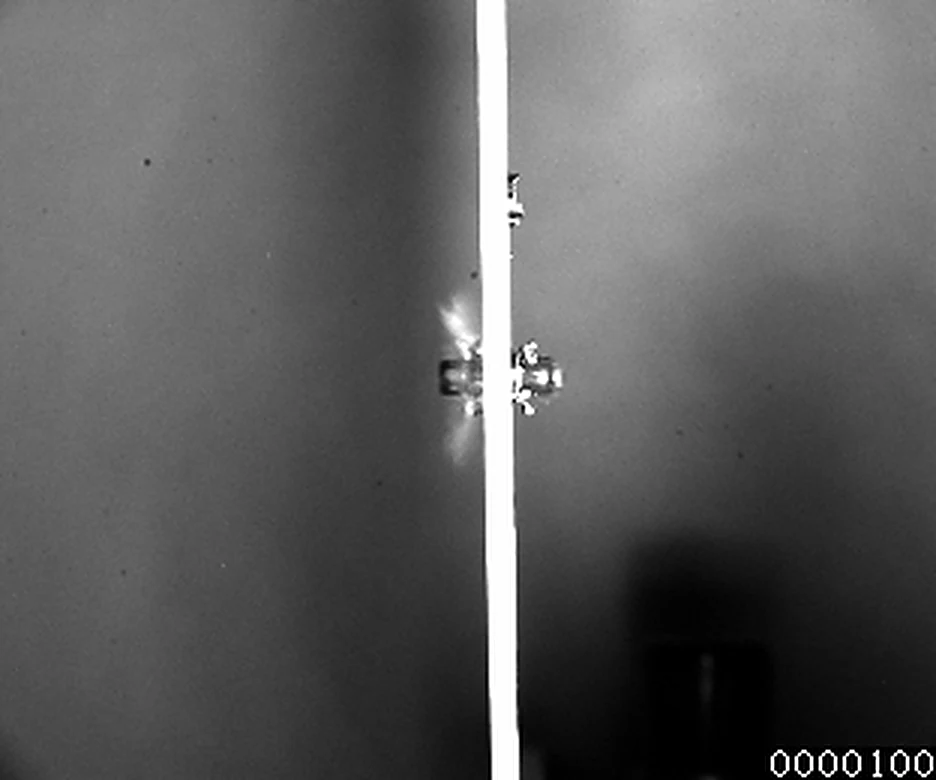

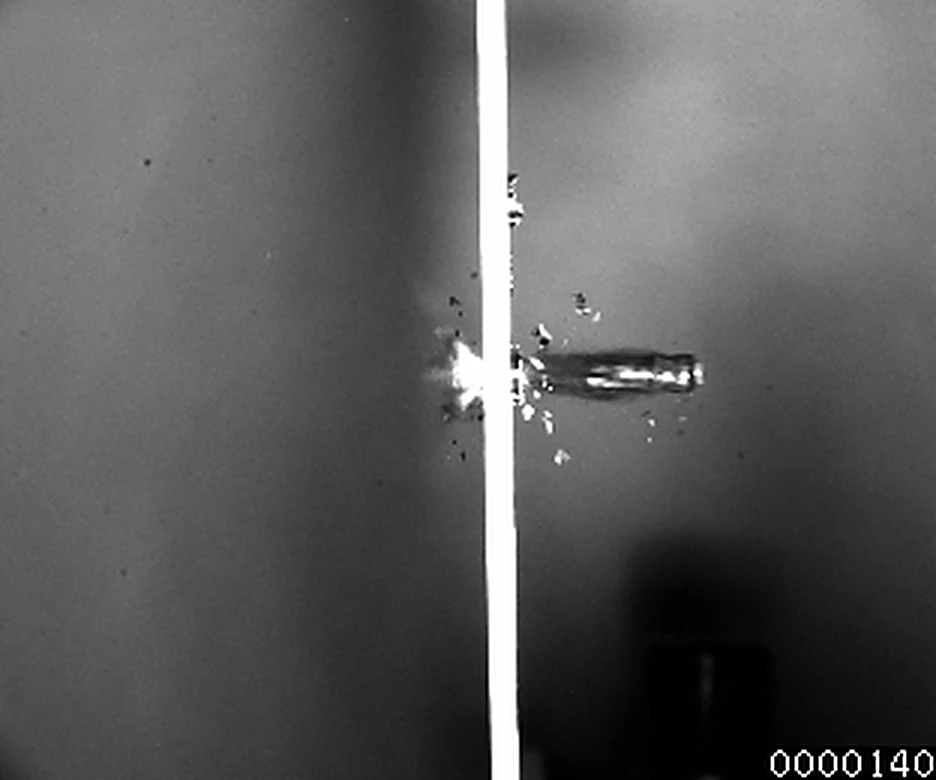

Die Bildfolge zeigt eine Durchschussprüfung aus unserem Prüflabor: Anflug, Auftreffen mit Materialabtrag und der Zustand von Geschoss und Zielplatte unmittelbar nach dem Durchgang. Zwischen den drei Bildern liegen Mikrosekunden.

Typische Prüfaufgaben

• Durchschuss- und Auftreffanalyse — Eindringverhalten, Materialabtrag, Splitter- und Spallbildung an der Zielplatte
• Geschossverhalten im Flug — Anstellwinkel, Taumeln und Deformation ergänzend zur Gierwinkelmessung
• Mündungsvorgänge — Austritt, Gasstrahl und Mündungsfeuer im zeitlichen Ablauf
• Funktionsanalyse — Verschluss-, Zuführ- und Auswurfvorgänge bei automatischen Waffen
• Fehlerklärung — nachvollziehbare Ursachensuche, wenn eine Prüfung unerwartet verläuft

Aufnahmen aus dem Prüflabor

Drei Beispiele aus eigenen Versuchsreihen: Funktionsablauf der Waffe, Materialbeschuss und Geschoss im Flug. Die Aufnahmen sind ohne Ton.

Einbindung in die Messkette

Die Kamera wird nicht neben der Messtechnik betrieben, sondern aus ihr heraus ausgelöst: Eine vorhandene Lichtschranke, ein optischer Sensor oder das Messsystem gibt den Trigger, sodass das Bildmaterial zeitlich zu den Messwerten passt. Damit lässt sich ein Prüfbericht um genau die Sequenz ergänzen, die den gemessenen Wert erklärt.

Auslegung

Kamera, Optik, Beleuchtung und Triggerung hängen von der Prüfaufgabe ab — von Kaliber und Geschwindigkeit über den Aufnahmeabstand bis zum verfügbaren Licht im Schießkanal. Wir legen die Konfiguration anwendungsbezogen aus und stellen sie als Teil des Prüfaufbaus bereit. Angebot und Auslegung auf Anfrage.
