Abfeuergerät Serie 1069

Beschreibung

Das Abfeuergerät FU 1069 dient zur sicheren Auslösung der Munitionsprüfgeräte und der magnetischen Abfeuerungen für Originalwaffen. Die Bedienung erfolgt aus sicherer Position, während sich die Waffe oder das Prüfgerät im Schießkanal befindet.

Alle Geräte besitzen zwei getrennte Sicherheitskreise: einen Schlüsselschalter, der im Ruhezustand geöffnet ist, und einen passiven elektrischen Sicherheitskreis. Über den passiven Sicherheitskreis können zum Beispiel Zugangstüren mit Türkontakten gesichert werden. Beide Sicherheitskreise müssen zur Auslösung des Schusses geschlossen sein.

Bedienung & Anschluss

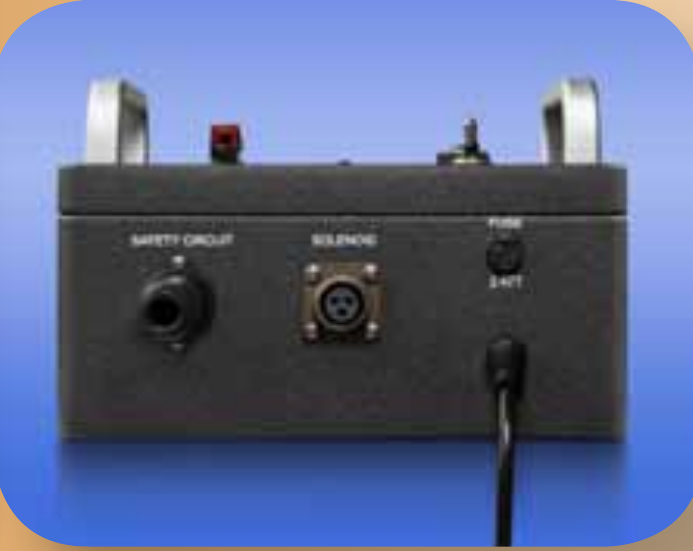

Zwei Kontrollleuchten zeigen den aktuellen Zustand des Systems an. Der passive Sicherheitskreis und die elektromagnetische Abfeuerung werden über Bananenstecker an das Gerät angeschlossen. Die Auslösung des Schusses erfolgt durch Drehen des Schlüsselschalters und gleichzeitiges Drücken des Abfeuertasters.

An der Unterseite angebrachte Befestigungslaschen erlauben eine feste Installation. Die Befestigungslaschen können für den Tischbetrieb gegen Gummistandfüße ausgetauscht werden.

Sicherheitskreise

Alle Geräte der Serie 1069 besitzen zwei getrennte Sicherheitskreise, die beide geschlossen sein müssen, bevor ein Schuss ausgelöst werden kann:

• Schlüsselschalter — im Ruhezustand geöffnet und zur Freigabe des Feuerknopfes vorgesehen.
• Passiver elektrischer Sicherheitskreis — frei belegbar für anlagenseitige Sicherungen. Typische Anwendung: Einbindung von Türkontakten, damit kein Schuss ausgelöst werden kann, solange Zugangstüren zum Schießkanal geöffnet sind.

Erst wenn Schlüsselschalter und passiver Sicherheitskreis geschlossen sind und der Abfeuertaster gedrückt wird, erfolgt die Zündung. Die Kontrollleuchten signalisieren jederzeit den aktuellen Systemzustand.

Technische Daten

Elektrisch

	FU 1069
Versorgung	115/230 V AC, 50–60 Hz
Leistung, Ruhezustand	5,2 W
Leistung, maximal	122 W
Passiver Sicherheitskreis	serienmäßig

Abfeuerung, magnetisch

	FU 1069
Haltespannung	40 V DC
Impulsspannung	200 V DC

Maße

	FU 1069
Länge	260 mm
Breite	160 mm
Höhe	90 mm
Gewicht	ca. 5 kg

Zu verwenden mit

	FU 1069
Munitionsprüfgerät Serie 1055	●
Waffenhalterung Serie WF	●

Anwendungsbereiche

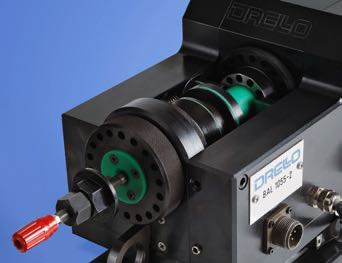

• Fernauslösung von Munitionsprüfgeräten der Serie 1055
• Ansteuerung der elektromagnetischen Abfeuerung bei Originalwaffen in Waffenhalterungen der Serie WF
• Integration in Schießkanal-Installationen mit Türverriegelung und Zugangsüberwachung
• Prüfungen in Kombination mit Munitionsprüfgeräten und Schießtischen
